Válvula Reguladora Caudal

FUNCIONAMIENTO

Una válvula reguladora de caudal por membrana es un dispositivo mecánico diseñado para controlar y limitar el flujo de agua a un valor específico y constante, independientemente de las variaciones en la presión de entrada o salida. Su funcionamiento se basa en una membrana flexible que se deforma en respuesta a la diferencia de presión, actuando como un obturador que regula el paso del fluido.

¿Cómo funciona?

El funcionamiento de una válvula reguladora de caudal por membrana se puede resumir en los siguientes pasos:

1. Diferencia de presión: Cuando el fluido ingresa a la válvula, se crea una diferencia de presión entre la entrada y la salida. Esta diferencia de presión actúa sobre la membrana.
2. Deformación de la membrana: La membrana, siendo flexible, se deforma en respuesta a la diferencia de presión. Cuanto mayor sea la diferencia de presión, mayor será la deformación de la membrana.
3. Limitación del flujo: La deformación de la membrana modifica la apertura de un orificio o paso, restringiendo el flujo de fluido a un valor preestablecido.
4. Caudal constante: A medida que aumenta la presión de entrada, la membrana se deforma más, pero el orificio se ajusta automáticamente para mantener un caudal constante.

¿Para qué sirve?

Las válvulas reguladoras de caudal por membrana tienen una amplia gama de aplicaciones en diversos sistemas hidráulicos y neumáticos. Sus principales funciones son:

• Limitar el caudal: Garantizar que el flujo de fluido no exceda un determinado valor, protegiendo así los equipos conectados y optimizando el proceso.
• Proteger equipos: Al limitar el caudal, se evita la sobrecarga de bombas y otros componentes, prolongando su vida útil.
• Controlar procesos: Permiten ajustar el caudal de fluido de acuerdo a las necesidades específicas de cada proceso, mejorando la precisión y eficiencia.

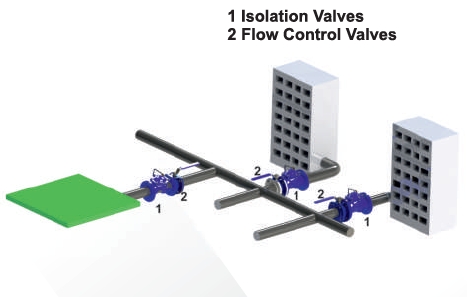

• Distribuir el flujo: Se pueden utilizar para distribuir el caudal de fluido entre diferentes ramales de un sistema.

Ventajas:

• Precisión: Ofrecen un control preciso y estable del caudal.
• Sencillez: Su diseño es relativamente sencillo, lo que facilita su instalación y mantenimiento.
• Versatilidad: Se pueden fabricar en diferentes materiales y tamaños para adaptarse a una amplia variedad de fluidos y condiciones de trabajo.
• Larga vida útil: Su construcción robusta y la ausencia de partes móviles sujetas a desgaste garantizan una larga vida útil.

En resumen, las válvulas reguladoras de caudal por membrana son dispositivos indispensables en cualquier sistema donde sea necesario controlar el flujo de un fluido de manera precisa y confiable. Su funcionamiento sencillo y eficaz las convierte en una solución ideal para una amplia gama de aplicaciones industriales

DATOS TÉCNICOS
